Изменение размеров


Растяжение и сжатие выбранных элементов производится с помощью команды Stretch (Изменить размеры) меню Edit (Редактор). Эта команда продублирована также в табло команд. Она позволяет растягивать или сжимать элементы, перемещая одну из вершин, в то время как положение противоположной вершины остается неизменным (рис. 4.27, а).

Эта операция применима также и к дугообразным элементам. Если выбрана луга, окружность или дугообразная стена, то, «ухватившись» за ее ребро, можно изменить радиус окружности (рис. 4.27, б), а «ухватившись» за конечную точку дуги - угол охвата (рис. 4.27, в).

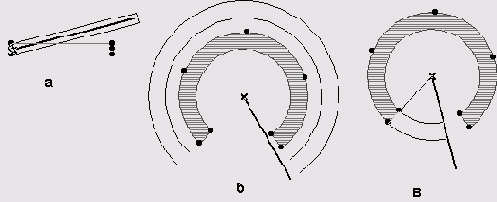

Рис. 4.27. Изменение размеров
