Порядок показа элементов

По умолчанию порядок вывода элементов на экран зависит от типа элемента (рис. 4.10).

Все типы элементов разделены на классы. В соответствии с классами в ArchiCAD принят следующий порядок вывода элементов (сверху вниз):

тексты, выносные надписи, размеры, паспорта зон;

чертежные элементы (линии, окружности, сплайн-кривые, узловые точки);

объекты, источники света, лестницы;

конструктивные элементы (стены, колонны, перекрытия и т.п.);

штриховки и зоны;

рисунки.

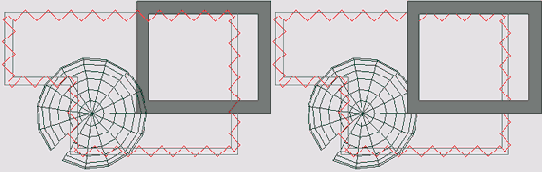

Рис. 4.10. Порядок вывода элементов на экран

Если элементы относятся к одному классу, выше располагается элемент, который был позже создан или отредактирован.

Принятый по умолчанию порядок вывода элементов на экран может быть изменен при помощи команд подменю Display Order (Порядок показа) меню Tools (Сервис) (рис. 4.11).

Рис. 4.11. Команды управления порядком вывода элементов на экран
