Зеркальное отражение


Зеркальное отражение любого элемента может быть получено с помощью команды Mirror (Зеркальное отражение) (рис. 4.21). Делается это так:

1. Выберите один или несколько элементов.

2. Выберите команду Mirror (Зеркальное отражение) в меню Edit (Редактор) или в контекстном меню.

3. Задайте ось, относительно которой производится зеркальное отражение, щелчками мыши указав начальную и конечную точку осевой линии.

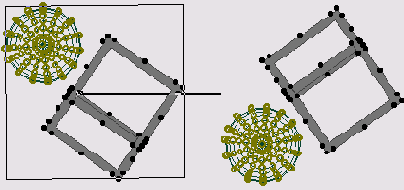

Рис. 4.21. Зеркальное отражение элемента

Зеркальное отражение оконных и дверных проемов может быть выполнено одним из двух способов:

  •  выбор оконного или дверного проема, выбор команды Mirror (Зеркальное отражение) и щелчок мыши на базовой линии стены, в которую этот проем вставлен, приводят к зеркальному отражению проема относительно перпендикуляра к базовой линии в точке щелчка мыши;
  •  выбор оконного или дверного проема, выбор команды Mirror (Зеркальное отражение) и щелчок мыши за пределами стены, в которую этот проем вставлен, приводят к зеркальному отражению проема относительно центра проема.
