Параметры 3D-сеток

Инструмент 3D-сетка (

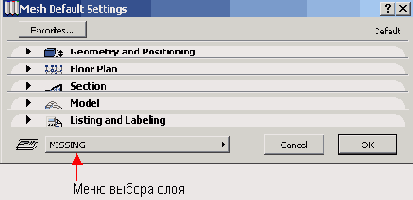

) служит для построения поверхностей произвольной формы путем задания контура поверхности и высоты ее определяющих точек. Параметры создаваемых сеток устанавливаются в диалоговом окне, открываемом двойным щелчком мыши на кнопке в панели инструментов (рис. 5.76). Это диалоговое окно имеет пять закладок, открывающих доступ к различным группам параметров.

Рис. 5.76. Диалоговое окно установки параметров ЗD-сеток

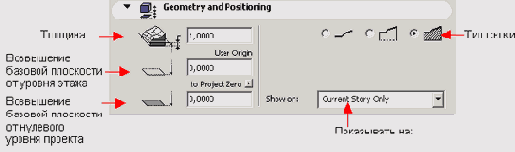

Закладка Geometry and Positioning (Форма и расположение) (рис. 5.77) устанавливает геометрические характеристики 3D-сетки.

Рис. 5.77. Геометрические характеристики ЗD-сетки

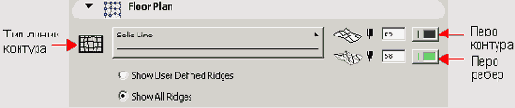

Закладка Floor Plan (План) (рис. 5.78) управляет представлением ЗD-сетки на плане.

Рис. 5.78. Параметры представления ЗD-сетки-на плане

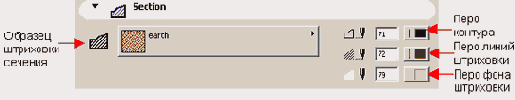

Закладка Section (Разрез) (рис. 5.79) управляет представлением ЗD-сетки на разрезах.

Рис. 5.79. Параметры представления ЗD-сетки на разрезах

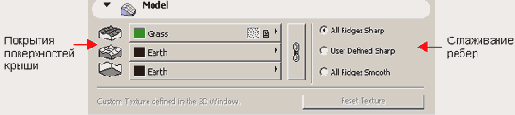

Закладка Model (Модель) (рис. 5.80) задает параметры объемного представления ЗD-сетки.

Рис. 5.80. Параметры объемного представления ЗD-сетки

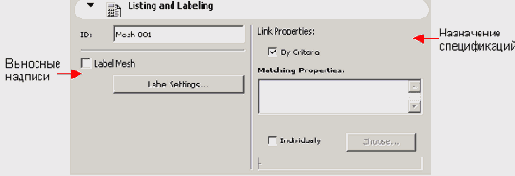

Закладка Listing and Labeling (Смета и выносная надпись) (рис. 5.81) управляет представлением перекрытия в сметах проекта и автоматическим нанесением выносных надписей для создаваемых ЗD-сеток.

Рис. 5.81. Параметры автоматического нанесения выносных надписей и представления 3D-сетки в сметах

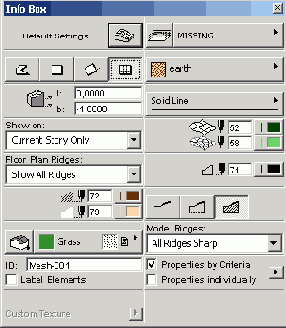

Ряд параметров доступны также через информационное табло (рис. 5.82) при выбранном инструменте построения ЗD-сеток в панели инструментов.

Рис. 5.82. Параметры ЗD-сеток, доступные через информационное табло
