Параметры балок


Балки представляют собой горизонтальные прямолинейные элементы прямоугольного сечения. В балках могут быть устроены отверстия прямоугольной или круглой формы.

Для создания балок служит инструмент Балка (

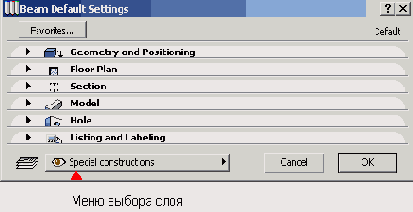

). Параметры балок устанавливаются в диалоговом окне, открываемом двойным щелчком мыши на кнопке инструмента Балка в панели инструментов (рис. 5.31). Это диалоговое окно имеет шесть закладок, открывающих доступ к различным группам параметров.


Рис. 5.31. Диалоговое окно установки параметров балок

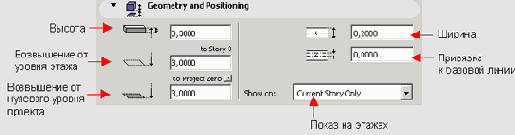

Закладка Geometry and Positioning (Форма и расположение) (рис. 5.32) управляет геометрическими характеристиками балки и привязкой к базовой линии.

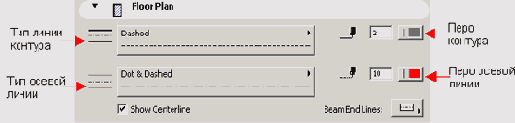

Рис. 5.32. Геометрические характеристики балки и ее привязка к базовой линии Закладка Floor Plan (План) (рис. 5.33) управляет представлением на планах.


Рис. 5.33. Параметры представления балки на плане

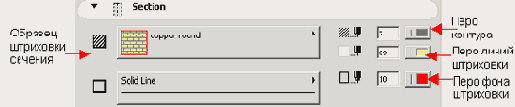

Закладка Section (Разрез) (рис. 5.34) управляет представлением балки на разрезах.


Рис. 5.34. Параметры представления балки на разрезах

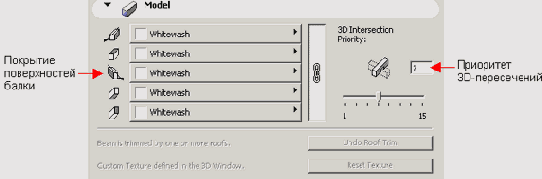

Закладка Model (Модель) (рис. 5.35) задает параметры объемного представления балки.


Рис. 5.35. Параметры объемного представления балки

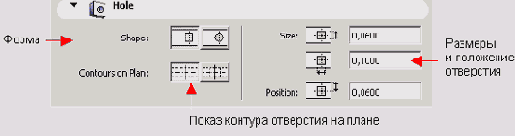

Закладка Hole (Отверстие) (рис. 5.36) устанавливает параметры отверстий в балке.


Рис. 5.36. Параметры отверстий в балке

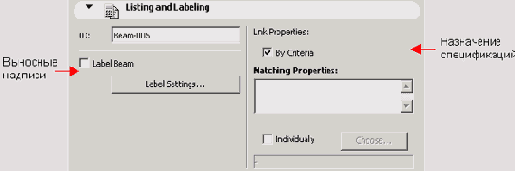

Закладка Listing and Labeling (Смета и выносная надпись) (рис. 5.37) управляет представлением колонны в сметах проекта и автоматическим нанесением выносных надписей для создаваемых балок.


Рис. 5.37. Параметры автоматического нанесения выносных надписей и представления балки в сметах

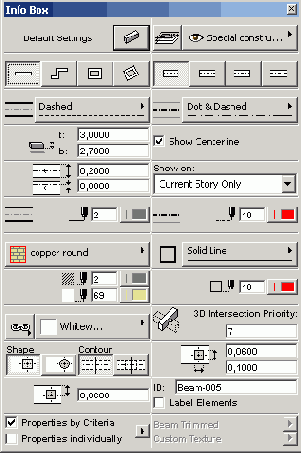

Некоторые параметры доступны также через информационное табло при выборе балок в рабочем окне проекта или активизированном инструменте Балка в панели инструментов (рис. 5.38).


Рис. 5.38. Параметры балок, доступные через информационное табло
