Параметры колонн


Для создания колонн служит инструмент Колонна (

). Параметры создаваемых колонн устанавливаются в диалоговом окне, открываемом двойным щелчком мыши на кнопке инструмента Колонна в панели инструментов (рис. 5.24). Это диалоговое окно имеет четыре закладки.

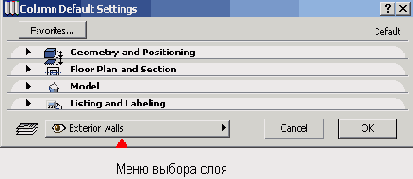

Рис. 5.24. Диалоговое окно установки параметров колонн

Как и для стен, закладка Geometry and Positioning (Форма и расположение) (рис. 5.25) управляет геометрическими характеристиками колонны и ее точкой привязки, Floor Plan and Section (Представление на плане и в разрезе) (рис. 5.26)- представлением колонны на планах и разрезах, Model (Модель) (рис. 5.27) - объемным представлением колонны, закладка Listing and Labeling (Смета и выносная надпись) (рис. 5.28) - представлением колонны в.сметах проекта и автоматическим нанесением выносных надписей для создаваемых стен.

Ряд параметров доступны также через информационное табло (рис. 5.29) при выбранном инструменте построения колонн в панели инструментов.

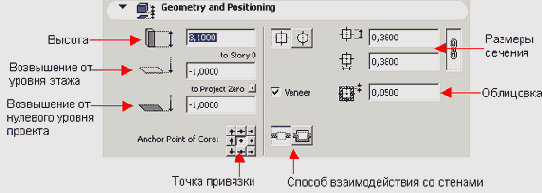

Рис. 5.25. Геометрические характеристики колонны и ее точка привязки

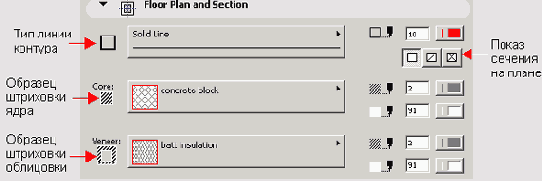

Рис. 5.26. Параметры представления колонны на планах и разрезах

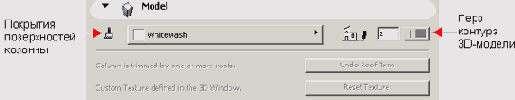

Рис. 5.27. Параметры объемного представления колонны

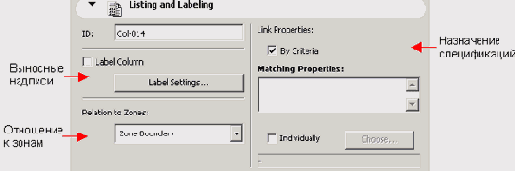

Рис. 5.28. Параметры автоматического нанесения выносных надписей и представления колонны в сметах

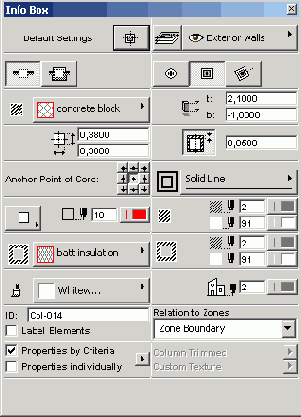

Рис. 5.29. Параметры колонн, доступные через информационное табло
