Параметры крыш


Инструмент Крыша (

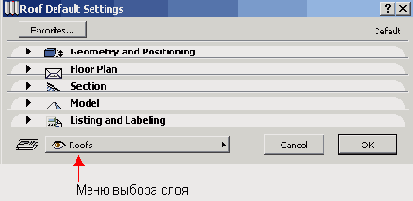

) позволяет создавать разными способами одно- и многоскатные крыши. Параметры создаваемых крыш устанавливаются в диалоговом окне, открываемом двойным щелчком мыши на кнопке
в панели инструментов (рис. 5.53). Это диалоговое окно имеет пять закладок, открывающих доступ к различным группам параметров.


Рис. 5.53. Диалоговое окно установки параметров крыш

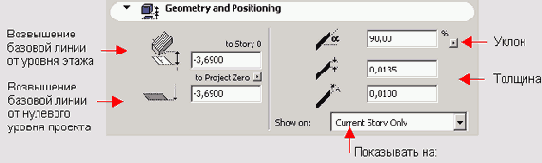

Закладка Geometry and Positioning (Форма и расположение) (рис. 5.54) устанавливает геометрические характеристики крыши (возвышение базовой линии, толщину крыши и ее уклон).


Рис. 5.54. Геометрические характеристики крыши

Закладка Floor Plan (План) (рис. 5.55) управляет представлением крыши на плане.


Рис. 5.55. Параметры представления крыши на плане.

Закладка Section (Разрез) (рис. 5.56) управляет представлением крыши на разрезах.


Рис. 5.56. Параметры представления крыши на разрезах

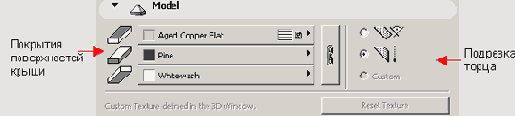

Закладка Model (Модель) (рис. 5.57) задает параметры объемного представления крыши.


Рис. 5.57. Параметры объемного представления крыши

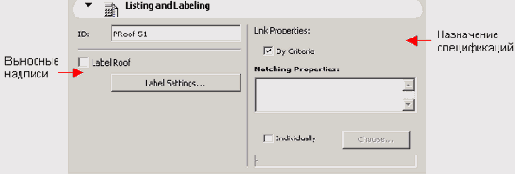

Закладка Listing and Labeling (Смета и выносная надпись) (рис. 5.58) управляет представлением перекрытия в сметах проекта и автоматическим нанесением выносных надписей для создаваемых крыш.


Рис. 5.58. Параметры автоматического нанесения выносных надписей и представления крыши в сметах

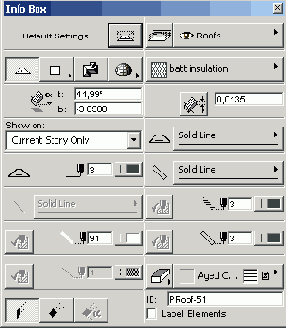

Ряд параметров доступны также через информационное табло (рис. 5.59) при выбранном инструменте построения крыш в панели инструментов.


Рис. 5.59. Параметры крыш, доступные через информационное табло
