Параметры перекрытий


Перекрытия создаются при помощи инструмента Перекрытие (

). Их параметры устанавливаются в Диалоговом окне, открываемом двойным щелчком мыши на кнопке

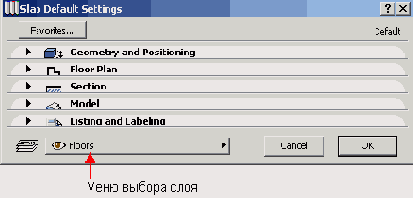

в панели инструментов (рис. 5.42). Это диалоговое окно имеет пять закладок, открывающих доступ к различным группам параметров.


Рис. 5.42. Диалоговое окно установки параметров перекрытий

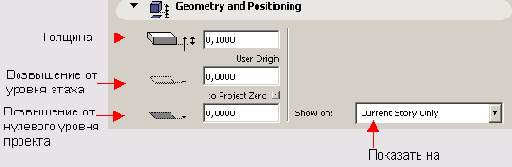

Закладка Geometry and Positioning (Форма и расположение) (рис. 5.43) устанавливает толщину перекрытия и его возвышение.


Рис. 5.43. Геометрические характеристики перекрытия

Закладка Floor Plan (План) (рис. 5.44) управляет представлением перекрытия на плане.


Рис. 5.44. Параметры представления перекрытия на плане

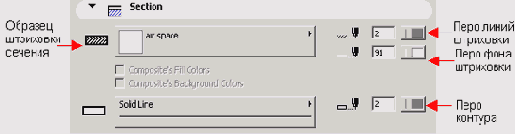

Закладка Section (Разрез) (рис. 5.45) управляет представлением перекрытия на разрезах.


Рис. 5.45. Параметры представления перекрытия на разрезах

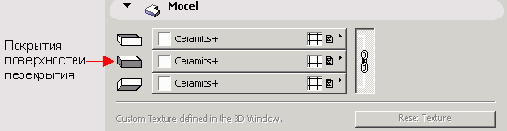

Закладка Model (Модель) (рис. 5.46) задает параметры объемного представления перекрытия.


Рис. 5.46. Параметры объемного представления перекрытия

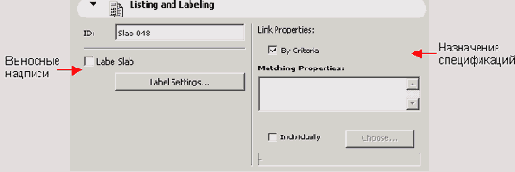

Закладка Listing and Labeling (Смета и выносная надпись) (рис. 5.47) управляет представлением перекрытия в сметах проекта и автоматическим нанесением выносных надписей для создаваемых перекрытий.


Рис. 5.47. Параметры автоматического нанесения выносных надписей и представления перекрытия в сметах

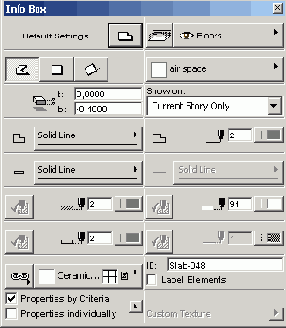

Ряд параметров доступны также через информационное табло (рис. 5.48) при выбранном инструменте построения перекрытий в панели инструментов.


Рис. 5.48. Параметры перекрытий, доступные через информационное табло
