Иллюстрированный самоучитель по ArchiCAD 8
Построение сложных крыш
Многоскатные крыши. Выбор этого способа построения комплексных крыш позволяет строить многоскатные многоуровневые крыши с равным уклоном всех скатов, базирующиеся на многоугольном замкнутом контуре. Последовательность действий при построении многоскатных крыш такова:
1. Выберите инструмент построения крыш в панели инструментов.
2. Выберите геометрический вариант построения многоскатных крыш.
3. Постройте с помощью мыши многоугольник контура крыши (или укажите с помощью инструмента Волшебная палочка существующий замкнутый контур на плане этажа).
3. В открывшемся диалоговом окне PolyRoof Settings (Параметры скатной ярусной крыши) (рис. 5.62) установите параметры создаваемой крыши.
4. Щелкните на кнопке ОК, и ArchiCAD построит крышу с заданными параметрами.

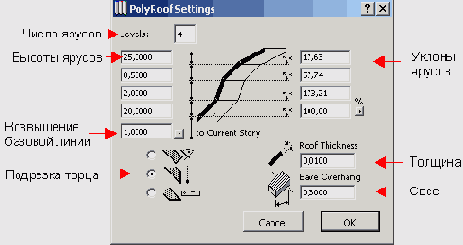

Рис. 5.62. Параметры многоскатных крыш
Купола. Выбор этого способа построения комплексных крыш позволяет строить купольные крыши на базе определяемых на плане окружностей или дуг. Последовательность действий при построении куполообразных крыш такова:
1. Выберите инструмент построения крыш в панели инструментов.
2. Выберите геометрический вариант построения куполообразных крыш.
3. Тремя щелчками мыши укажите на плане три точки: центр купола, начальную и конечную точки контура крыши (или укажите с помощью инструмента Волшебная палочка существующую дугу или окружность на плане этажа).
4. В открывшемся диалоговом окне Dome Settings (Параметры куполов) (рис. 5.63) установите параметры создаваемого купола.
5. Щелкните на кнопке ОК, и ArchiCAD построит крышу с заданными параметрами.

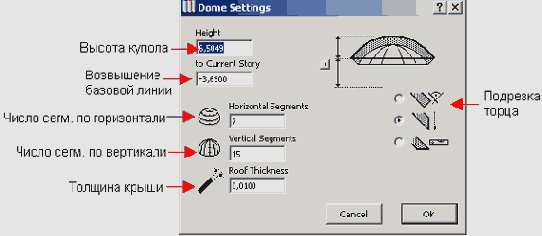

Рис. 5.63. Параметры куполов
Сводчатые крыши. Выбор этого способа построения комплексных крыш позволяет строить сводчатые крыши, поперечным сечением которых служит определенная на плане кривая. Последовательность действий при построении сводчатых крыш такова:
1. Выберите инструмент построения крыш в панели инструментов.
2. Выберите геометрический вариант построения сводчатых крыш.
3. Постройте с помощью мыши кривую профиля крыши (или укажите с помощью инструмента Волшебная палочка существующую линию или последовательность линий).
4. Укажите с помощью мыши величину свеса.
5. Постройте растягивающийся прямоугольник крыши.
6. В открывшемся диалоговом окне Vaulted Roof Settings (Параметры сводчатых крыш) (рис. 5.64) установите параметры создаваемой крыши.
7. Щелкните на кнопке QK, и ArchiCAD построит крышу с заданными параметрами.

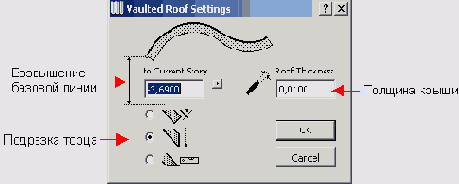

Рис. 5.64. Параметры сводчатых крыш
