Редактирование стен


Редактирование стен может осуществляться следующими способами:

  •  изменением свойств выбранных стен через диалоговое окно их параметров;
  •  применением к стенам стандартных команд редактирования ArchiCAD (перемещение, поворот, тиражирование, растяжение и т. п.);
  •  редактированием формы прямолинейных и дугообразных стен и контура многоугольных стен по правилам редактирования полилиний и многоугольников в ArchiCAD;
  •  специальными способами редактирования, заключающимися в преобразовании прямолинейных стен в трапециевидные и редактировании трапециевидных стен.
  • Рассмотрим подробнее последний способ.

    При редактировании прямолинейных стен (постоянной или переменной толщины) как сегмента полилинии панель редактирования содержит две кнопки создания и редактирования трапециевидных стен (рис. 5.18):

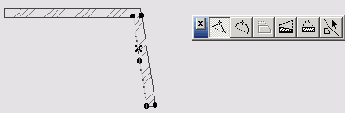

    Рис. 5.18. Панель редактирования прямолинейной стены как сегмента полилинии

    - изменение трапециевидных стен путем указания произвольной точки и задания угла поворота наружной (наклонной) стороны стены относительно этой точки. При применении этой операции к стенам постоянной толщины они преобразуются в трапециевидные (рис. 5.19).

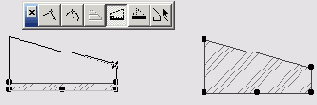

    Рис. 5.19. Изменение трапециевидных стен

    - добавление новых вершин к прямолинейным стенам. При этом редактируемая стена превращается в пару трапециевидных стен (рис. 5.20).


    Рис. 5.20. Добавление вершины
