Способы построения стен


ArchiCAD позволяет строить стены разных типов: прямолинейные, криволинейные, стены переменной толщины и многоугольные стены. Выбор способа построения стен производится при помощи четырех кнопок информационного табло. Первая кнопка открывает меню выбора способа построения прямолинейных стен, вторая кнопка - меню выбора способа построения дугообразных стен, оставшиеся две кнопки служат для выбора соответственно построения стен переменной толщины и многоугольных стен (рис. 5.7).


Рис. 5.7. Выбор способа построения стен

- построение стен в виде отдельных отрезков путем указания (мышью или с клавиатуры) начальной и конечной точек отрезка (рис. 5.8).


Рис. 5.8. Построение стен в виде отдельных отрезков

- построение стен в виде полилинии, которая может содержать как прямые, так и дугообразные сегменты, путем последовательного указания вершин полилинии (рис. 5.9).

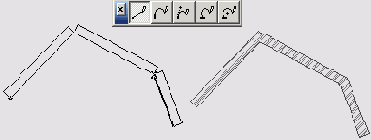

Рис. 5.9. Построение стен в виде полилинии

- построение стен в виде замкнутого прямоугольного контура путем указания двух противоположных углов прямоугольника (рис. 5.10).

- построение стен в виде повернутого прямоугольника путем задания первового. многоугольника, угла поворота и противоположного угла прямоугольник.-1, (рис. 5.11).

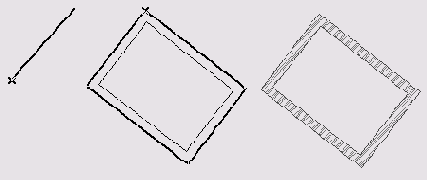

Рис. 5.10. Построение стен в виде замкнутого прямоугольного контура




Рис. 5.11. Построение стен в виде повернутого прямоугольника

- построение криволинейных стен в виде дуг/окружностей путем задания центра, радиуса, начальной и конечной точек дуги (рис. 5.12).

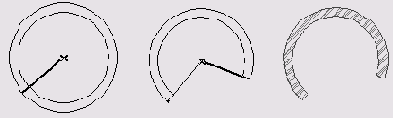

Рис. 5.12. Построение криволинейных стен по центру и радиусу

- построение криволинейных стен по трем точкам (рис. 5.13).

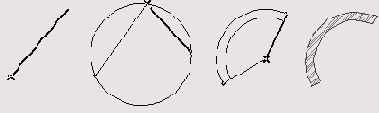

Рис. 5.13. Построение криволинейных стен по трем точкам

- построение замкнутых окружностей по двум касательным и точке (рис. 5.14).

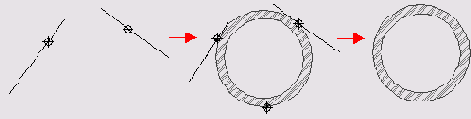

Рис. 5.14. Построение криволинейных стен по двум касательным и точке

- построение стен переменной толщины (рис. 5.15).


Рис. 5.1 5. Построение стен переменной толшины

- построение многоугольных стен последовательным указанием их вершин (рис. 5.16).


Рис. 5.16. Построение многоугольных стен
