Параметры ограждений

Для установки параметров ограждений служит показанная на рис. 6.44 закладка, открываемая при помощи кнопки

В верхнем левом углу окна находятся три кнопки выбора стороны лестницы для установки ограждений:

- установка ограждений с обеих сторон; в этом случае для всей лестницы устанавливается один и тот же тип ограждения.

- установка ограждения с одной стороны; при выборе этого варианта тип ограждения и его параметры устанавливаются отдельно для левой и правой стороны лестницы. Выбор стороны лестницы осуществляется щелчком мыши в окне просмотра на этой стороне, выбранная сторона при этом отображается на экране красным цветом.

- установка ограждения для одного сегмента; выбор этого варианта позволяет устанавливать тип ограждения и его параметры отдельно для каждого сегмента лестницы. Для выбора сегмента лестницы .следует щелкнуть на нем мышью в окне просмотра, при этом выбранный сегмент будет отображаться красным цветом.

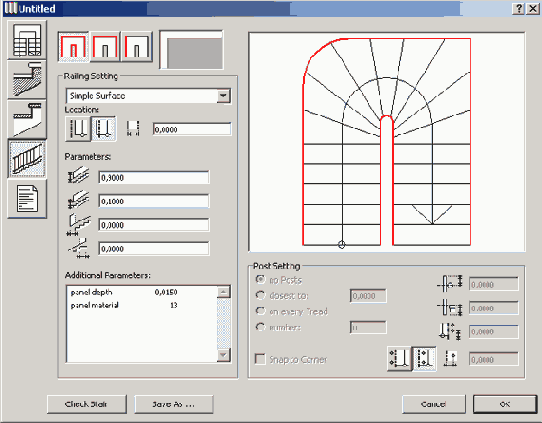

Рис. 6.44. Параметры ограждений

После того, как выбран участок лестницы для установки ограждения, можно приступать к настройке параметров.

Тип ограждения - один из имеющихся типов ограждений; если нужно убрать ограждение, то в списке типов ограждений следует выбрать пункт No railing (Без ограждения).

Параметры ограждения - высота ограждения, смещение его относительно краев лестничного марша.

Дополнительные параметры - ряд параметров, набор которых индивидуален для каждого типа ограждения.

Параметры стоек - способ размещения стоек ограждения, их расположение относительно марша лестницы.
