Иллюстрированный самоучитель по ArchiCAD 8
Параметры окон и дверей
Окна и двери в ArchiCAD представляют собой полностью параметризованные библиотечные элементы, вставляемые в стены при помощи инструментов Окно и Дверь. Стандартная библиотека ArchiCAD содержит в своем составе около 150 разнообразных окон и дверей и включает в себя прямоугольные, треугольные, многоугольные, арочные окна и двери, пустые проемы разнообразных форм, ниши в стенах и пилястры.
Параметры создаваемых окон и дверей устанавливаются в диалоговых окнах, открываемых двойным щелчком мыши на кнопке инструментов

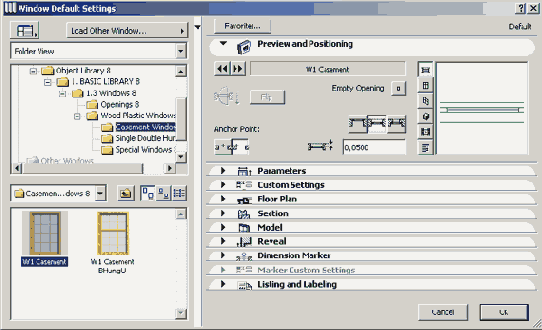

Рис. 6.1. Диалоговые окна установки параметров окон и дверей
Закладка Preview and Positioning (Просмотр и расположение) (рис. 6.2) содержит окно просмотра библиотечного элемента и управляет общими параметрами размещения окон и дверей в стенах.

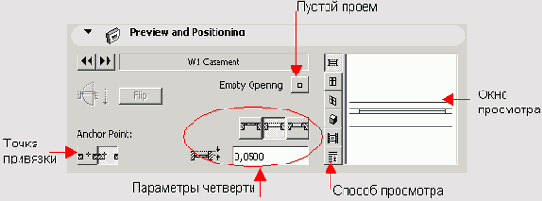

Рис. 6.2. Параметры размещения окон и дверей в стенах

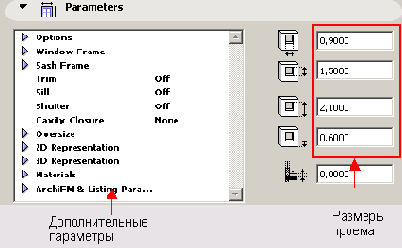

Закладка Parameters (Параметры) (рис. 6.3) служит для задания основных габаритных размеров и дополнительных параметров окон и дверей.
Рис. 6.3. Габаритные размеры и дополнительные параметры окон/дверей

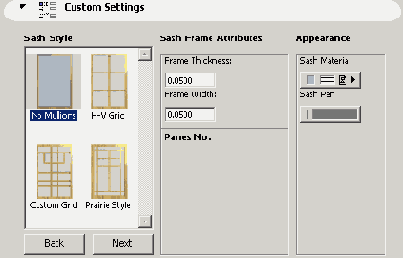

Закладка Custom Settings (Спец. параметры) (рис. 6.4) содержит пользовательский интерфейс элемента, где некоторые параметры (например, стили заполнения оконных или дверных проемов) представлены более наглядно.
Рис. 6.4. Пользовательский интерфейс окон/дверей
Закладка Floor Plan (План) (рис. 6.5) управляет представлением окон или дверей на планах.

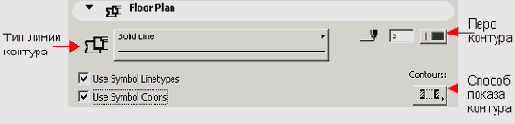

Рис. 6.5. Параметры представления окон/дверей на планах
Закладка Section (Разрез) (рис. 6.6) управляет представлением окон и дверей на разрезах.

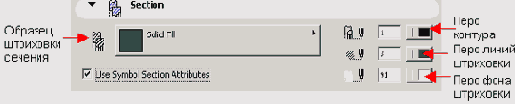

Рис. 6.6. Параметры представления окон/дверей на разрезах
Закладка Model (Модель) (рис. 6.7) задает параметры объемного представления окон и дверей.

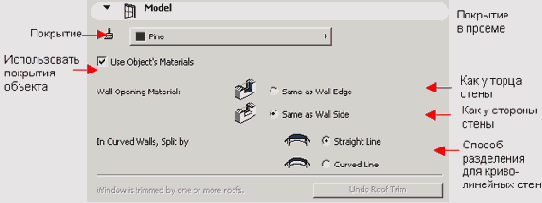

Рис. 6.7. Параметры объемного представления окон/дверей
Закладка Reveal (Четверть) (рис. 6.8) служит для установки параметров четвертей.
Рис. 6.8. Параметры четвертей
Закладка Dimension Marker (Маркер размера) (рис. 6.9) используется для выбора и установки параметров размерного маркера окна или двери.

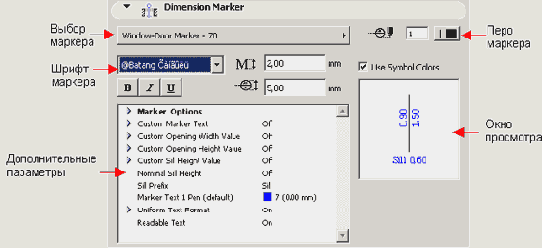

Рис. 6.9. Параметры размерного маркера

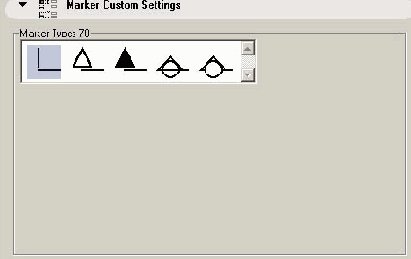

Закладка Marker Custom Settings (Спец. параметры маркера) (рис. 6.10) содержит пользовательский интерфейс выбранного размерного маркера.
Рис. 6.10. Пользовательский интерфейс размерного маркера
Закладка Listing and Labeling (Смета и выносная надпись) (рис. 6.11) управляет представлением окон и дверей в сметах проекта и автоматическим нанесением выносных надписей для создаваемых окон и дверей.

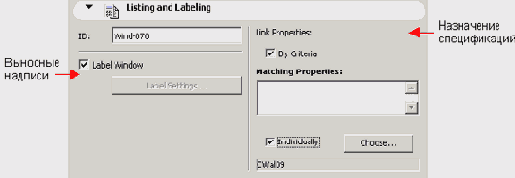

Рис. 6.11. Параметры автоматического нанесения выносных надписей и представления окон/дверей в сметах
Основные параметры окон и дверей доступны также через информационное табло (рис. 6.12) при выбранном инструменте Окно или Дверь в панели инструментов.

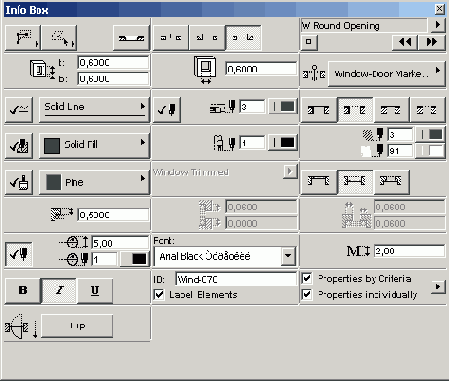

Рис. 6.12. Параметры окон/дверей, доступные через информационное табло
