Информация об элементах

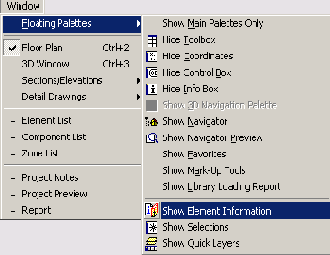

В любой момент можно получить информацию о выбранных на плане, разрезе/фасаде или чертеже детали элементах проекта. Для этого служит плавающая панель Element Information (Информация о элементе). Эта панель появляется на экране после выполнения команды Show Element Information (Показать информацию об элементе) подменю Floating Palettes (Плавающие панели) меню Window (Окно) (рис. 8.63).

Рис. 8.63. Получение информации о выбранных элементах

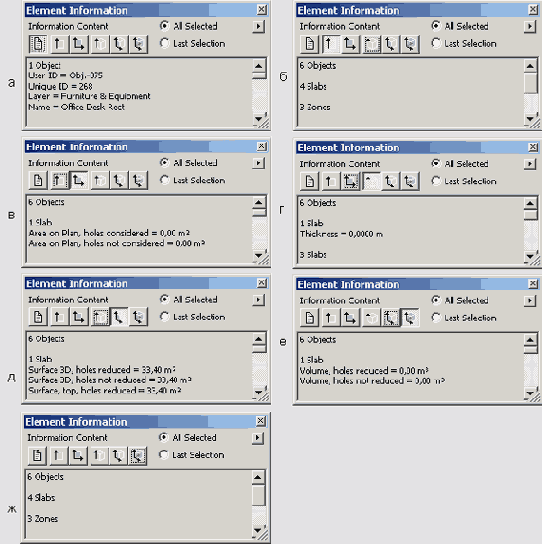

Панель Element Information (Информация о элементе) имеет шесть кнопок, управляющих содержанием отображаемой информации об элементах. Нажатие кнопок позволяет выводить следующую информацию:

- пользовательский и внутренний ID элемента, его слои и назначенные элементу спецификации (рис. 8.64, а);

- размеры элемента в плане (длина, ширина, толщина, периметр) (рис. 8.64, б);

- площадь элемента в плане (рис. 8.64, в);

- высота элемента (рис. 8.64, г);

- площадь поверхностей (рис. 8.64, д);

- объем элемента (рис. 8.64, е).

Если не нажата ни одна из кнопок, то отображается только тип выбранных элементов и их количество (рис. 8.64, сне).

Рис. 8.64. Управление содержанием отображаемой информаиии

Кнопки управления содержанием информации о выбранных элементах действуют независимо друг от друга, что позволяет варьировать содержимое отображаемых данных.

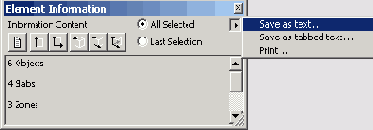

Информацию об элементах можно сохранить в виде текстового файла или электронной таблицы, а также распечатать на принтере. Для этого нужно щелкнуть мышью на кнопке

и в открывшемся меню выбрать способ сохранения или вывод на печать (рис. 8.65).

Рис. 8.65. Сохранение информации об элементах
