Редактирование зон


Контуры зон являются ассоциативными, то есть при изменении контуров ограничивающих зону стен контур зоны будет пересчитан. Однако пересчет происходит не автоматически при каждом изменении стен (что доставляло немало хлопот пользователям ранних версий ArchiCAD), а по команде пользователя. Для этого служит команда Tools (Сервис) => Update Zones (Обновить зоны). При выполнении этой команды открывается , диалоговое окно Update Zones (Обновление зон) (рис. 8.12), позволяющее производить выборочное обновление зон. Основную часть этого окна занимает список обновляемых зон с указанием величины приращения (или уменьшения) их площадей в процентах или в квадратных метрах. В нижней части окна находятся две кнопки: Zoom to Selected Zones (Увеличить до выбранных зон) и Update Selected Zones (Обновить выбранные зоны). Первая кнопка служит для увеличения изображения на экране по размерам обновляемых зон, а вторая - для обновления только выбранных из списка зон. Выбор зон из списка осуществляется щелчком мыши на имени зоны в списке зон в этом окне. Кнопка со стрелкой, находящаяся над списком зон, позволяет осуществлять выбор единиц измерения для представления приращения площадей зон.

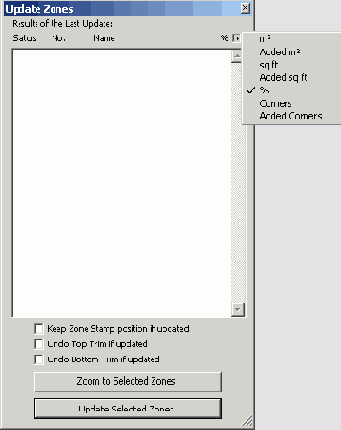

Рис. 8.12. Обновление зон

Кроме того, возможно ручное редактирование контура зоны по правилам редактирования многоугольников в ArchiCAD. При этом площади и периметры зон, а также все связанные с ними параметры автоматически пересчитываются.
