Параметры 3D-изображения

Помимо основных параметров, таких, как тип проекции и режим визуализации, 3D-изображение имеет ряд дополнительных параметров. Для настройки дополнительных параметров 3D-изображения служит диалоговое окно 3D Window Settings (Параметры построения 3D-изображений) (рис. 9.10), открывающееся после выполнения команды Image (Визуализация) => 3D Window Settings (Параметры 3 D-изображения).

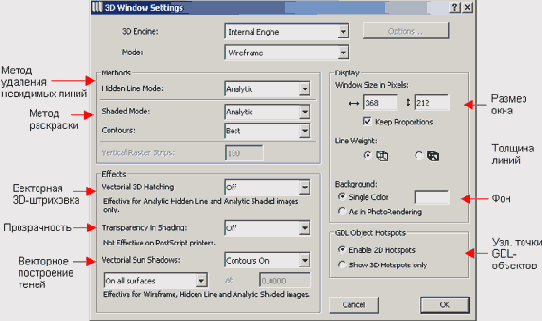

Рис. 9.10. Установка параметров 3D-изображения

В этом диалоговом окне пользователь может настроить следующие параметры:

3D-механизм;

режим визуализации;

методы удаления невидимых линий и раскраски - аналитический (более точный, но более медленный) или растровый (более быстрый, но более грубый);

контур — его наличие или отсутствие, а также толщину линий контура;

векторная 3D-штриховка - ее наличие (отображение штриховок, присвоенных покрытиям в диалоговом окне установки параметров покрытий) или отсутствие;

прозрачность - учитывается или не учитывается прозрачность материалов;

векторное построение теней - с контурами, без контуров или не используется;

размер 3D-окна в пикселах;

фон - одноцветный (цвет может быть выбран пользователем) или фон, применяемый для фотоизображения;

узловые точки-GDL-объектов - все узловые точки или только 3D узловые точки.

Для 3D-механизма OpenGL существует ряд дополнительных настроек. Эти настройки производятся в диалоговом окне OpenGL Options (Параметры OpenGL) (рис. 9.11), открываемом при помощи кнопки Options (Дополнительные параметры), и заключаются в выборе свойств покрытий, учитываемых при построении 3D-изображения.

Рис. 9.11. Установка параметров OpenGL
