Параметры печати


Для вывода чертежей на печать в ArchiCAD имеется две группы команд. Обе они находятся в меню File (Файл) (рис. 10.2). Первая из них предназначена для вывода чертежей на плоттер с использованием встроенных в ArchiCAD драйверов плоттеров, а вторая - на системный принтер.


Рис. 10.2. Команды вывода чертежа на печать

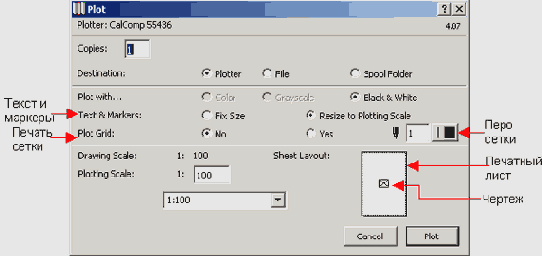

Вывод чертежа на плоттер осуществляет команда Plot (Вывести на плоттер), открывающая диалоговое окно Plot (Вывод на плоттер) (рис. 10.3), в котором можно произвести настройки ряда параметров печати, в частности установить масштаб вывода, назначить или отменить вывод координатной сетки, определить размеры выводимых текстов и маркеров (элементов фиксированного размера).


Рис. 10.3. Вывод чертежа на плоттер

Параметры печатной страницы при выводе на плоттер задаются в диалоговом окне Plot Setup (Параметры плоттера) (рис. 10.4), открываемом выполнением одноименной команды в меню File (Файл). Это диалоговое окно позволяет выбрать модель плоттера, установить размер и ориентацию бумаги.


Рис. 10.4. Настройка параметров плоттера

Вывод чертежей на принтер осуществляется выполнением команды Print (Печать). Выполнение этой команды открывает диалоговое окно установки параметров печати (рис. 10.5). В зависимости оттого, какое изображение выводится на печать (2D-чертеж, 3D-изображение или рисунок), это окно имеет различные названия и разные наборы настраиваемых параметров.


Рис. 10.5. Вывод чертежа на принтер

Для настройки параметров страницы служит команда Page Setup (Параметры печати), вызывающая стандартное диалоговое окно настройки параметров принтера (рис. 10.6), в котором могут быть настроены размеры и ориентация бумаги, а также установлены параметры, специфические для выбранной модели принтера (щелчок мыши на кнопке Properties (Свойства) позволяет осуществить доступ к настройкам драйвера принтера).


Рис. 10.6. Настройка параметров принтера

Как при выводе на плоттер, так и при выводе на принтер, чертеж всегда размещается в центре области печати.

Если размер чертежа превышает размер области печати принтера на бумаге установленного формата, ArchiCAD автоматически разбивает чертеж на несколько печатных листов (рис. 10.7). Для плоттеров такая функция не поддерживается, здесь при выборе масштаба вывода возможна установка только такого масштаба, при котором чертеж полностью помещается в области печати.

Особенностью печати чертежей из ArchiCAD является то, что на печать выводится только содержимое текущего рабочего окна, поэтому при необходимости напечатать на одном листе несколько изображений возникают большие сложности, в особенности если эти изображения должны быть напечатаны в разных масштабах.

Успешно решать подобные задачи дает возможность программа PlotMaker, входящая в комплект поставки пакета ArchiCAD и позволяющая совмещать на одном печатном листе изображения в разных масштабах, в разных форматах, комбинировать растровые и векторные изображения.


Рис. 10.7. Разбивка чертежей на несколько листов
