Многослойные конструкции
Создание и редактирование многослойных конструкций осуществляется с помощью диалогового окна Composite Structures (Многослойные конструкции) (рис. 11.23), открываемого выполнением команды Options (Параметры) => Composites (Многослойные конструкции).

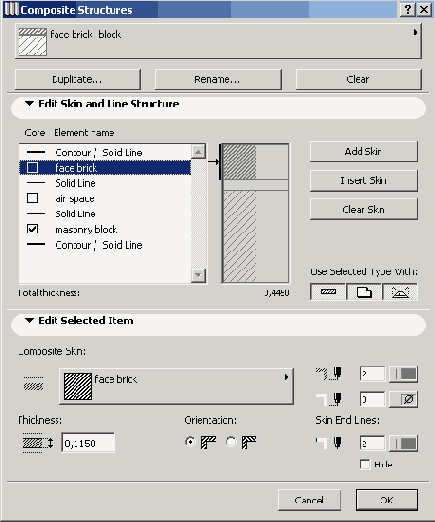

Рис. 11.23. Редактирование многослойных конструкций
Верхнюю часть диалогового окна занимает всплывающее меню выбора многослойной конструкции из числа имеющихся в данном проекте и кнопки Duplicate (Дубликат), Rename (Переимен.) и Clear (Удалить), предназначенные соответственно для создания копии, переименования и удаления выбранного образца.
Редактирование многослойных конструкций может осуществляться следующими способами:
1. Изменением структуры многослойной конструкции путем добавления и удаления слоев.
2. Изменением параметров выбранного слоя.
Закладка Edit Skin Structure (Редактирование структуры слоя) предназначена для редактирования структуры выбранной многослойной конструкции. Структура выбранной многослойной конструкции отображается в виде списка входящих в нее слоев и рисунка образца. Расположенные перед элементами списка маркеры Core (Несущий) позволяют выбрать несущие слои конструкции (один или несколько).
Добавление слоев производится при помощи кнопок Add (Новый) и Insert (Вставить), причем в первом случае новый слой добавляется в конец списка, а во втором вставляется вслед за выбранным слоем. Удаление выбранного слоя многослойной конструкции осуществляется с помощью кнопки Clear (Удалить).
Группа кнопок Use Selected Type With (Использовать для:) позволяет назначить использование выбранной многослойной конструкции определенным типам конструктивных элементов.
Закладка Edit selected skin: (Редактирование выбранного слоя) служит для изменения параметров выбранного слоя. Здесь можно выбрать образец штриховки для слоя, задать перья для его отображения, толщину слоя.
