Аксессуары


Аксессуары призваны расширить возможности построения модели здания, предоставляемые стандартными инструментами ArchiCAD, такими, как стены, перекрытия и крыши.

Вспомогательные элементы представляют собой специальные объекты ArchiCAD, которые, используя существующую геометрию стен, перекрытий или крыш, моделируют различные конструктивные и отделочные элементы, такие, как наклонные и каркасные стены, стеновые панели, карнизы и плинтусы, конструкции пола, ленточные фундаменты, покрытия крыш (рис. 13.33).

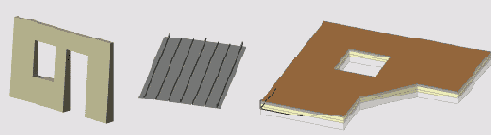

Рис. 13.33. Типы вспомогательных элементов

Вспомогательные элементы способны распознавать проемы любой формы и обновляться вслед за изменениями базовых элементов.

Для создания вспомогательных элементов используются команды подменю Accessories (Аксессуары) меню Extras (Дополнения) (рис. 13.34), каждая из которых отвечает за построение элементов определенного типа.


Рис. 13.34. Команды создания вспомогательных элементов

Чтобы создать вспомогательный элемент того или иного типа, нужно выделить на плане базовый конструктивный элемент, затем выбрать соответствующую команду меню Extras (Дополнения) => Accessories (Аксессуары) и в открывшемся окне установить параметры создаваемой конструкции. После щелчка на кнопке ОК и закрытия диалогового окна будет построена конструкция выбранного типа.

Например, в случае создания отделки стен порядок действий будет следующим:

1. Выберите на плане одну или несколько стен (рис. 13.35).


Рис. 13.35. Выбор базовых элементов

2. Выполните команду Extras (Дополнения) => Wall Accessories (Аксессуары стен).

3. В открывшемся диалоговом окне Choose Wall Accessory Object (Выбор объекта аксессуара стены) выберите тип создаваемой конструкции и установите ее параметры (рис. 13.36).

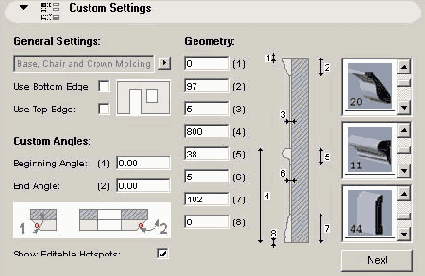

Рис. 13.36. Установка параметров создаваемой конструкции

4. Щелкните на кнопке ОК, затем укажите на плане, с какой стороны стены должны размещаться элементы отделки (рис. 13.37). после чего будет построен контур сгенерированного объекта.

Внешний вид созданного объекта показан на рис. 13.38.


Рис. 13.37. Указание местоположения создаваемого объекта

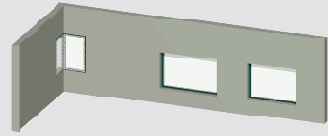

Рис. 13.38. Внешний вид созданного вспомогательного элемента
