TrussMaker


TrussMaker - расширение ArchiCAD, позволяющее создавать трехмерные фермы различных типов из определенных на плане или разрезе/фасаде линий и сохранять их в виде библиотечных элементов ArchiCAD.

Программа TrussMaker встроена в интерфейс ArchiCAD в виде подменю TrussMaker меню Extras (Дополнения) (рис. 13.12).


Рис. 13.12. Меню TrussMaker

Создание ферм с помощью TrussMaker осуществляется следующим образом:

1. Вычертите на плане или разрезе/фасаде контуры фермы, используя инструменты создания линий и дуг/окружностей. При этом разным профилям должны соответствовать разные цвета перьев (рис. 13.13).

2. Выберите элементы фермы и выполните команду Extras (Дополнения) => TrussMaker => Create Truss (Создать ферму).


Рис. 13.13. Контуры фермы

3. В открывшемся диалоговом окне TrussMaker Settings (Параметры TrussMaker) (рис. 13.14) установите параметры создаваемой фермы.


Рис. 13.14. Установка параметров фермы

4. Сделав нужные установки, щелкните на кнопке Save As (Сохранить как) и в открывшемся окне сохранения файла укажите имя и местоположение сохраняемого библиотечного элемента.



После этого созданная ферма появляется на плане. Дальнейшая работа с фермой осуществляется так же, как и с любыми другими объектами ArchiCAD (рис. 13.15). Рассмотрим теперь параметры ферм, устанавливаемые в диалоговом окне TrussMaker Settings.


Рис. 13.15. Параметры созданного в TrussMaker объекта

В левой части диалогового окна расположены три кнопки, с помощью которых осуществляется выбор типа фермы (рис. 13.16):


Рис. 13.16. Выбор типа фермы

Три закладки диалогового окна открывают доступ к различным параметрам фермы: закладка Attributes (Реквизиты) (рис. 13.17) - к общим параметрам 2D-символа и 3D-модели, закладка Truss Profiles (Профиль) (рис. 13.18) - к характеристикам профилей составных частей фермы, а закладка Steel Junctions (Соединения) (рис. 13.19). - к способам соединения металлических профилей (эта закладка доступна только при создании металлических ферм).



Рис. 13.17. Установка общих параметров создаваемой фермы

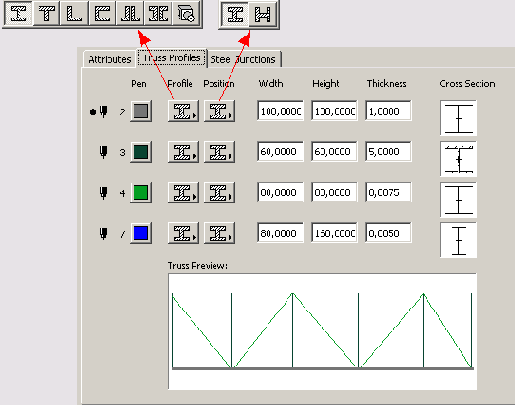

Рис. 13.18. Определение характеристик профилей составных частей фермы



Рис. 13.19. Установка параметров сопряжения металлических профилей

Созданные при помощи TrussMaker фермы можно в любой момент открыть для редактирования в этой же программе. Редактирование осуществляется в окне разреза/фасада. Делается это следующим образом:

1. Откройте окно разреза/фасада, содержащее ферму, которая должна быть изменена, и выберите нужную ферму (рис. 13.20, а).

2. Выполните команду Extras (Дополнения) => TrussMaker => Edit Truss (Редактировать ферму), в результате чего на экране появятся линии контура фермы (рис. 13.20, б).

3. Перемещая линии, измените форму и размеры фермы (рис. 13.20, в), а затем выполните команду Extras (Дополнения) -» TrussMaker => Create Truss (Создать ферму).

4. В открывшемся окне TrussMaker Settings (Параметры TrussMaker) установите желаемые параметры.

5. Щелкните на кнопке Save (Сохранить), если хотите изменить исходный объект (а вместе с ним и все его экземпляры), или на кнопке Save As (Сохранить как), если хотите сохранить измененный объект под другим именем (при этом будет изменена только выбранная ферма). В результате изменения будут внесены в 3D-модель (рис. 13.20, г).



Рис. 13.20. Редактирование фермы
