Интерактивное 3D-окно

: Окно 3D Window позволяет осуществлять интерактивное премещение в 3D. Интерактивная навигация в вашей модели доступна как в режиме параллельной, так и перспективной проекции. Описанные ниже шаги позволят вам изучить различные прараметры для определения позиции и перемещения в трехмерной виртуальной среде.

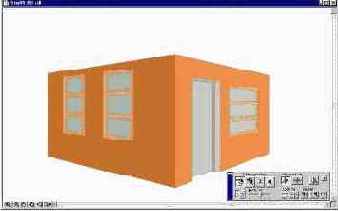

Навигация в 3D Window в режиме параллельной проекции: Перейдем в меню Image, выберем 3D Projection Settings и создадим параллельную проекцию.

Кликните на кнопке Model Axis

и затем выберите кнопку Turn

в 3D Navigation Palette.

Переместим курсор в 3D Window кликнем и медленно переместим курсор вправо, затем влево, а потом вверх и вниз. Вы будете наблюдать вращение модели вокруг соответствующих осей.

Кликните на кнопке Target Lock и затем повторите различные процедуры перемещения. Обратите внимания на различия в перемещениях модели.

Кликните на кнопке Frontal View

и затем кликните на поверхности, которую вы желаете увеличить. Результатом будет увеличение элемента.

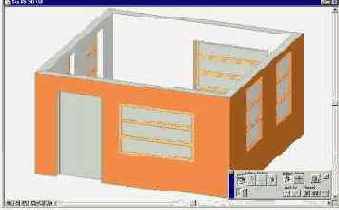

Навигация в 3D Window в режиме перспективной проекции: Перейдем в меню Image, выберем 3D Projection Settings и создадим перспективную проекцию.

Кликните на кнопке Camera

, а затем на кнопке Walk

в 3D Navigation Palette.

Пометим курсор в 3D Window и когда он приймет вид стрелки вверх переместим мышь медленно вверх чтобы приблизить модель, затем вниз чтобы отдалить модель, вправо и влево, чтобы переместить модель влево и вправо соответственно.

Повторим те же операции с нажатой кнопкой Turn

и Lateral Move

Обратите внимание на различия в перемещении.

Кликните на кнопке Target Lock

и повторите операции с предыдущими инструментами.

Выберите View Cone Angle чтобы переместить указатель вправо и влево для того, чтобы изменить угол просмотра модели, который дает эффект изменения масштаба изображения.
