Шаг за шагом в ArchiCAD 7
4d009c2a

Выбор и размещение фотографии

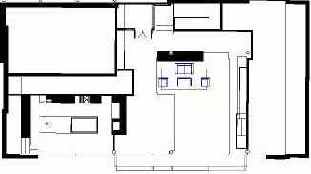

: откроем файл, отобразится файл как показано ниже.



Откроем инструмент Figure и нажмем на кнопку Open... button в диалоговом окне. Выберем отсканированое изображение из каталога Step Files/Step Images с именем Hall.jpg. Предварительный просмотр этого изображения отобразится в диалоге Figure Settings. Измените размер изображения 34' x 50' и выберем верхнюю левую точку привязки.



Теперь разместим отсканированый рисунок на плане этажа как показано ниже:



Далее, активизируем инструмент "стрелка" и кликнем на крае размещенного рисунка чтобы его подсветить. Теперь перейдем в меню Image и выберем команду Align View...

Теперь переместим курсор к первой точке на плане, к которой выхотите привязать вид как поаказно на диаграме ниже, кликните на верхней и нижней точках стены с которой вы хотите связать поэтажный план.

После того, как закончите, повторите те же самые шаги для второго набора точек.



Когда вы разместите последнюю точку, отобразится диалогове окно Align View и у вас будет запрошены высоты указаных вами точек. В этом случае, введите 10'-6" для высоты левой точки и 8'-0" для высоты правой точки. И наконец, после этого отобразится камера на связаном с фотографией поэтажном плане.



Перед просмотром фурнитуры на финальной фотографии, установите фотографию как фоновое изображение для визуализации используя команду Image Size & Background из меню PhotoRendering Settings, как мы делали в предыдущем разделе. Выберите фотоизображение Hall.jpg из каталога Step Files/Step Images, и установите параметр Resulting Image в 326 x 480.

Далее установим размер 3D Window чтобы оно соответствовало размеру фотографии. Чтобы выполнить это, выберем команду 3D Window Settings из меню Image. Установим размер в пикселах в 326 x 480.

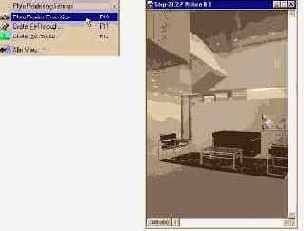

Выберите необходимые объекты (стулья, стол, ковер) и наконец выберите PhotoRender Projection в меню Image Menu. Результирующее изображение будет содержать фурнитуру, необходимую на фотографии.
