Панель инструментов


Панель инструментов (рис. 2.25) содержит инструментальные средства, необходимые для работы над проектом.

В эту панель входят следующие инструменты:

1. Указатель - служит для выделения объектов.

2. Бегущая рамка - средство выбора объектов.

3. Стена - создает стены здания.

4. Колонна - создает колонны здания.

5. Балка - создает балки.

6. Окно - вставляет окна в стены.

7. Дверь - вставляет двери в стены.

8. Угловое окно - вставляет угловые окна в стены.

9. Световой люк - вставляет в крыши световые люки и мансардные окна.

10. Объект - вставляет 2D- и ЗD-библиотечные элементы в проект.

11. Источник света - размещает источники света.



12. Лестница - размещает лестницы.

13. Перекрытие - создает перекрытия.

14. Крыша - создает скатные крыши.

15. 30-сетка - создает ЗВ-поверхности.

16. Размерная цепочка - проставляет линейные размеры и отметки возвышения.

17. Радиальный размер - проставляет радиальные размеры.

18. Отметка уровня - проставляет отметки уровня (на плане).

19. Угловой размер - проставляет угловые размеры.

20. Текст - размещает надписи на чертежах.

21. Выносная надпись - размещает выносные надписи на чертежах.

22. Зона - определяет зонирование помещений.

23. Штриховка - создает заштрихованные области.

24. Линия - создает прямые линии.

25. Дуга/окружность - создает дуги и окружности.

26. Ломаная - создает полилинии, состоящие из прямых и дугообразных сегментов.

27. Сплайн-кривая - создает сплайны.

28. Рисунок - размещает в проекте растровые изображения.

29. Узловая точка - создает узловые точки.

30. Разрез/фасад - задает на плане положение секущих плоскостей для построения разрезов и фасадов.

31. Деталь - определяет на плане или разрезе/фасаде фрагмент изображения для детальной проработки в окне детали.

32. Камера - задает положение виртуальных камер для построения ЗD-проекций и создания сцен виртуальной реальности.

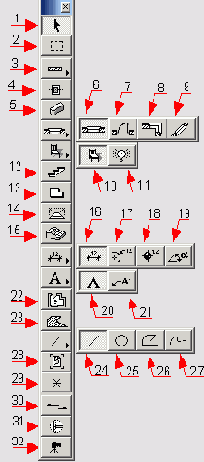

Рис. 2.25. Панель инструментов
