Иллюстрированный самоучитель по ArchiCAD 8
Параметры отображения чертежа
ArchiCAD позволяет гибко управлять параметрами вывода чертежей на экран и внешние устройства (принтер, плоттер). В соответствии с настройками перьев конструктивных и чертежных элементов проекта выводимые линии могут различаться по толщине. Толщиной печатаемых линий и другими параметрами отображения чертежа управляет диалоговое окно Display Options (Вывод на экран) (рис. 2.22), открываемое выполнением команды Options (Параметры) => Display Options (Вывод на экран).
Рис. 2.22. Параметры вывода чертежей на экран и внешние устройства
В верхней части диалогового окна расположены всплывающие меню выбора вариантов вывода конструктивных и чертежных элементов на экран (рис. 2.23).
В нижней части диалогового окна расположены всплывающие меню выбора вариантов вывода конструктивных и чертежных элементов, как на экран, так и на внешние устройства (рис. 2.24).

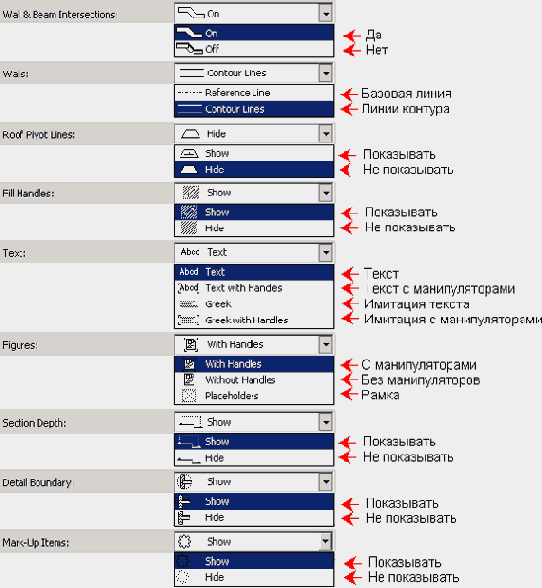

Рис. 2.23. Варианты вывода элементов чертежа на экран

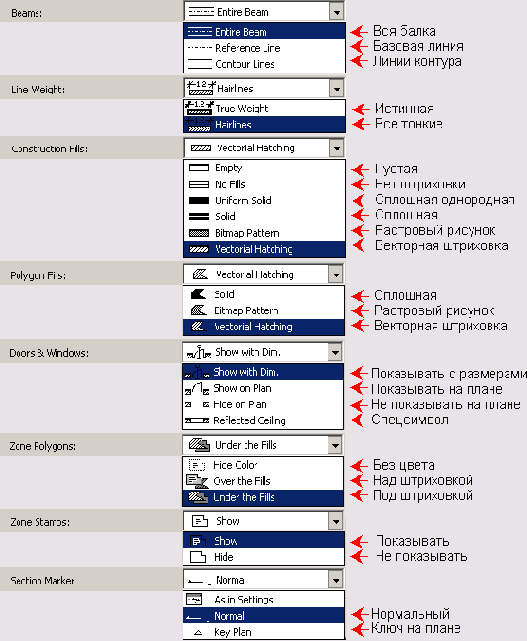

Рис. 2.24. Варианты вывода элементов чертежа на экран и внешние устройства
